Einstellungen
Setzen der Betriebsparameter
1

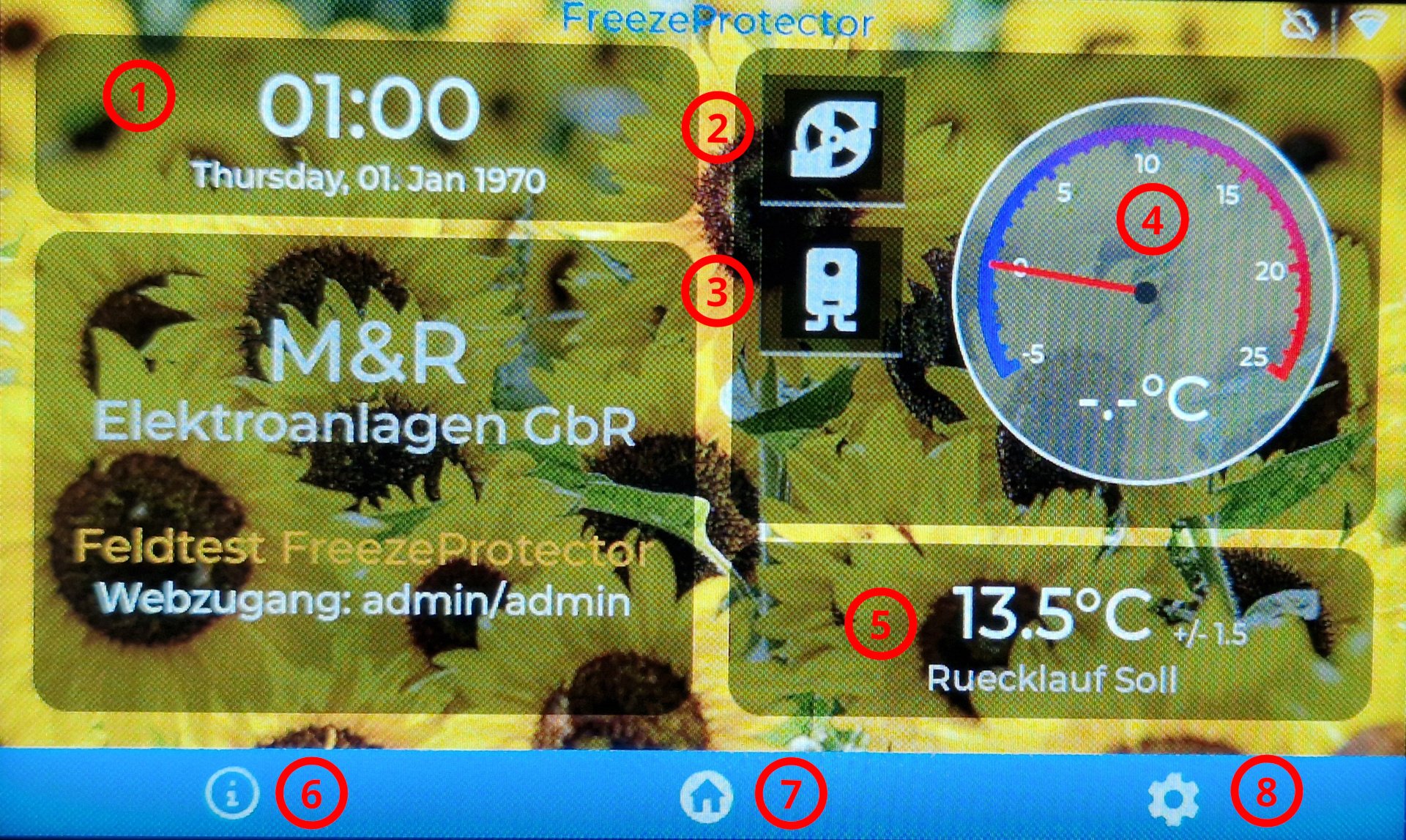

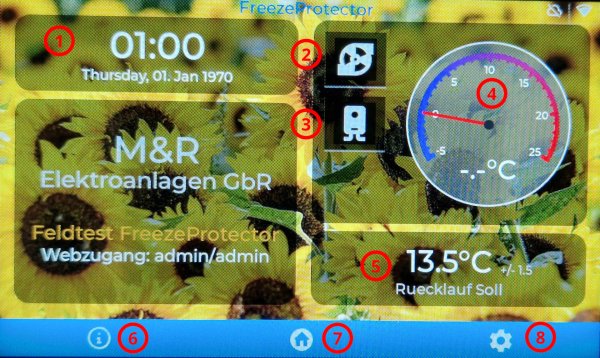

Hauptansicht
2
Einstellungen Heizstab
3
Einstellungen Umwälzpumpe
4
Einstellungen Display
5
Netzwerk
6
Einstellungen System
7
Log
1
Uhrzeit
- Die Uhrzeit stellt sich automatisch ein, sobald die Steuerung mit dem Internet verbunden wurde.
2
Pumpe
- Dieses Symbol zeigt den Status der Umwälzpumpe an. Es fungiert ebenso als Schalter. Durch tippen auf das Symbol kann die Pumpe manuell ein- und ausgeschaltet werden.
3
Heizstab
- Dieses Symbol zeigt den Status des Heizstabes an. Es fungiert ebenso als Schalter. Durch tippen auf das Symbol kann der Heizstab manuell ein- und ausgeschaltet werden.
4
Temperatur Rücklauf
- Das Instrument zeigt die aktuelle Rücklauftemperatur am Sensor an.
5
Temperatur Soll
- Die eingestellte Soll-Temperatur mit eingestellter "Spreizung".
6
Info-Seite
- Hier gelangen Sie zur "Info"-Seite mit Links/QR-Codes zum Webinterface der Steuerung sowie zur Dokumentation/Datenportal.
7
Hauptansicht
- Hiermit kommen Sie stets zurück zu dieser Hauptansicht.
8
Einstellungen
- Zu den Einstellungen finden Sie über diesen Button - die einzelnen Einstellungsbereiche sind folgend beschrieben.
9
Oben rechts befinden sich Statussymbole (ohne Nummerierung)
- Zeigt den WiFi-Netzwerkstatus und die Empfangsstärke an.
- Zeigt den Verbindungsstatus zur Cloud an.
1

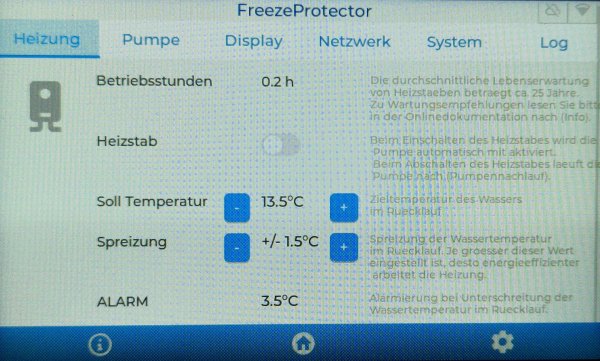

Betriebsstunden: Die Betriebsstunden des Heizstabes. Die durchschnittliche Lebenserwartung von Heizstäben beträgt ca. 20 Jahre, ist aber stark abhängig von der Wasserqualität.
2
Heizstab: Beim Einschalten des Heizstabes wird die Pumpe aus Sicherheitsgründen automatisch mit aktiviert. Beim Abschalten des Heizstabes läuft die Pumpe nach (Pumpennachlauf).
3
Soll Temperatur: Zieltemperatur des Wassers im Rücklauf
4
Spreizung: Erlaubte Spreizung der Wassertemperatur. Dies beeinflußt die Taktung des Heizstabes.
5
ALARM: Hier wird die Temepratur eingestellt, be ider der Alarm ausgelöst wird. Im Alarmfall wird die rote Steckdose bestromt und ein angeschlossenes 230V Signalmittel (z.B. Leuchte oder Sirene) mit Spannung versorgt. Der Alarm kann am Gerätebildschirm abgeschaltet werden. Sollte der Fehler jedoch nicht in einer gewissen Zeit behoben werden, wird der Alarm erneut ausgelöst.
1

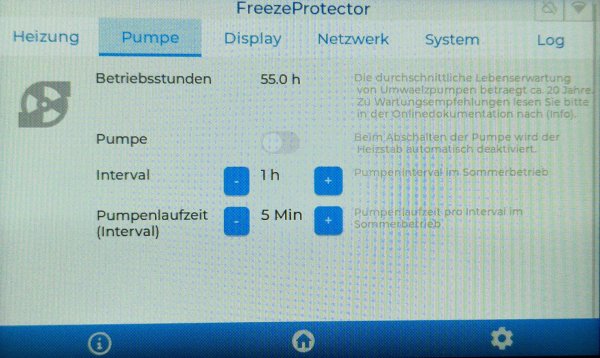

Betriebsstunden: Die Betriebsstunden der Pumpe. Die durchschnittliche Lebenserwartung von Umwälzpumpen beträgt ca. 20 Jahre.
2
Pumpe: Beim Abschalten der Pumpe wird der Heizstab aus Sicherheitsgründen deaktiviert.
3
Interval: Pumpenintervall im Sommerbetrieb
4
Pumpenlaufzeit: Die Pumpenlaufzeit im Intervalbetrieb.
1

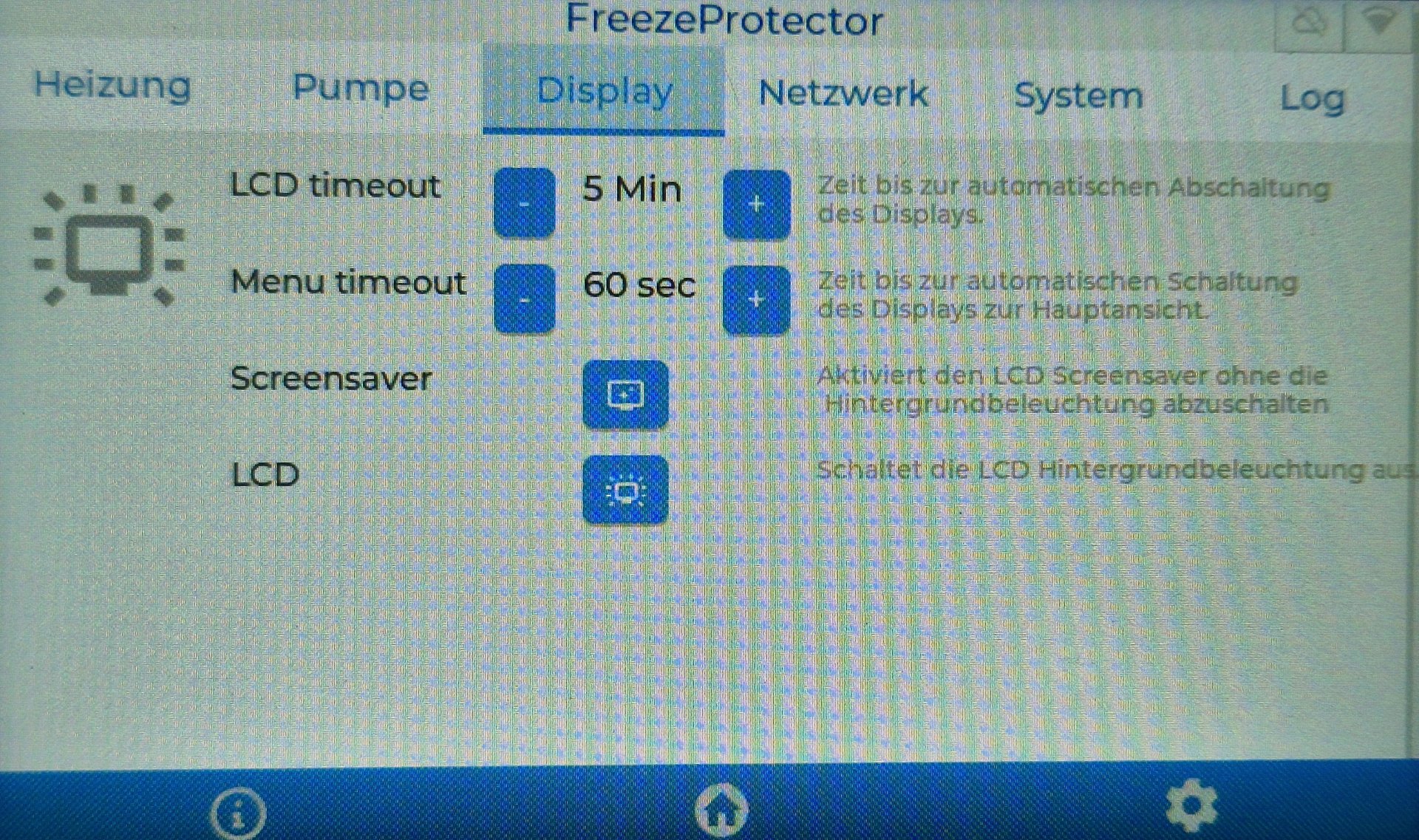

LCD timeout: Die Zeit bis zur automatischen Abschaltung des Displays.
2
Menu timeout: Die Zeit bis zur automatischen Umschaltung des Display zur Hauptansicht.
3
Screensaver: Aktiviert den LCD Screensaver ohne das die Hintergrundbeleuchtung abgeschaltet wird (Testfunktion). Zum Abschalten auf den Bildschirm tippen.
4
LCD: Schaltet die Hintergrundbeleuchtung aus. Zum Einschalten auf den Bildschirm tippen.

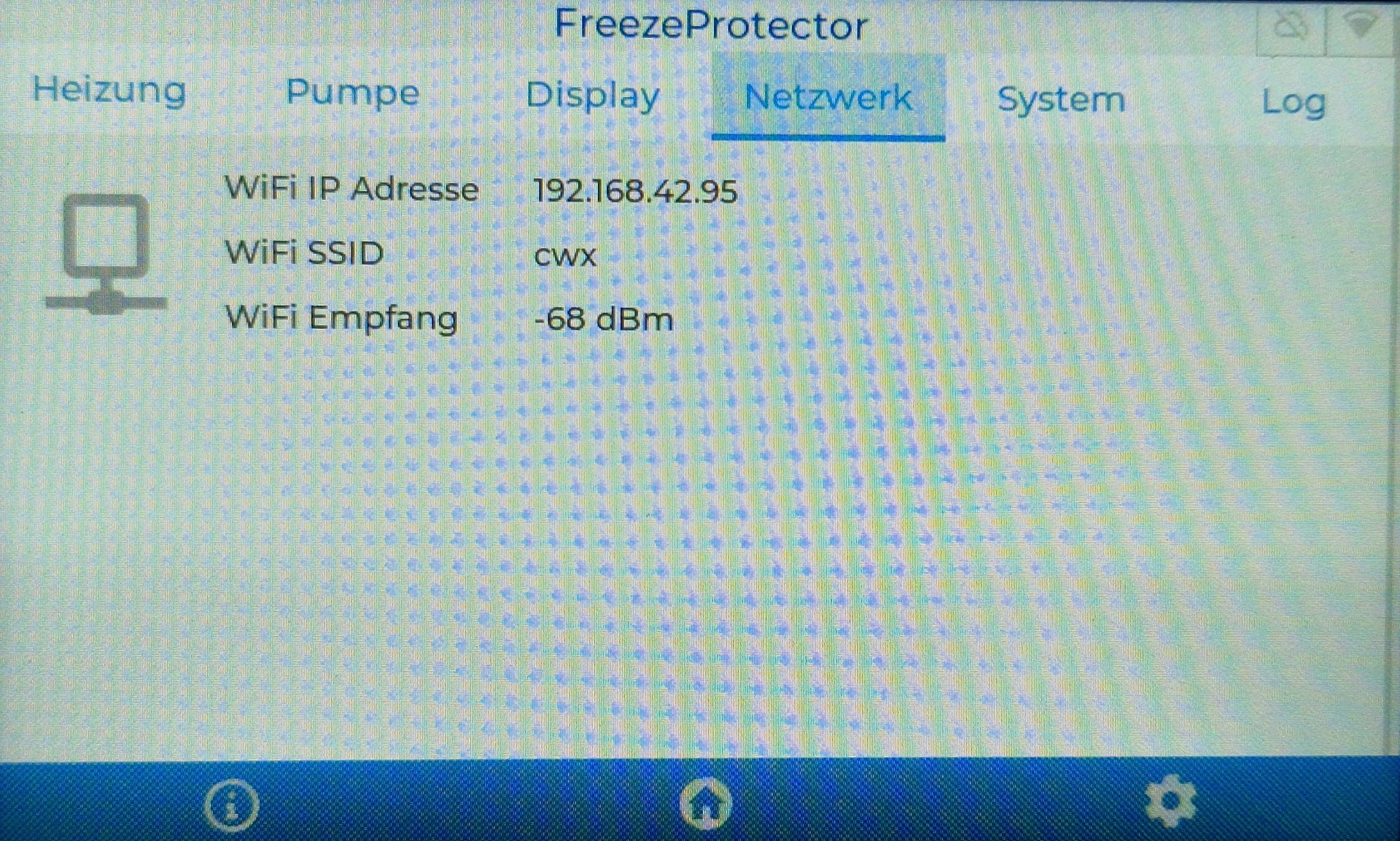

Hier werden die Netzwerkdaten angezeigt.
Bisher wird nur WiFi mit DHCP unterstützt. Statische IP und eine drahtgebundene Ethernetverbindung in zukünftigen Versionen. Die Steuerung ist grundsätzlich nachrüstbar.
1
IP Adress
2
WiFI Netzwerkname (SSID)
3
WiFi Empfang: Die Empfangsstärke in dBm. je kleiner die Zahl ist (Richtung -100) desto schlechter ist der Empfang. Ein sehr guter Empfang liegt bei ca -30dBm - -20dBm

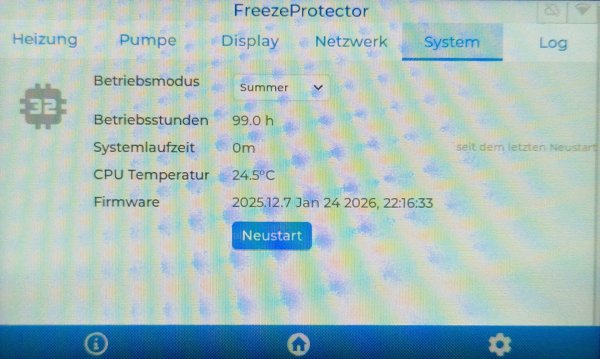

In den Systemeinstellungen finden sich sind folgende Einstellungen und Daten:
1
Betriebsmodus: Sommer- / Winterbetrieb
2
Betriebsstunden
3
Systemlaufzeit: seit dem letzten Neustart
4
CPU Temperatur: die interne Temepratur des Mikrokontrollers
5
Firmware: Version der Firmweare auf dem Gerät
6
Neustart: das System neu starten

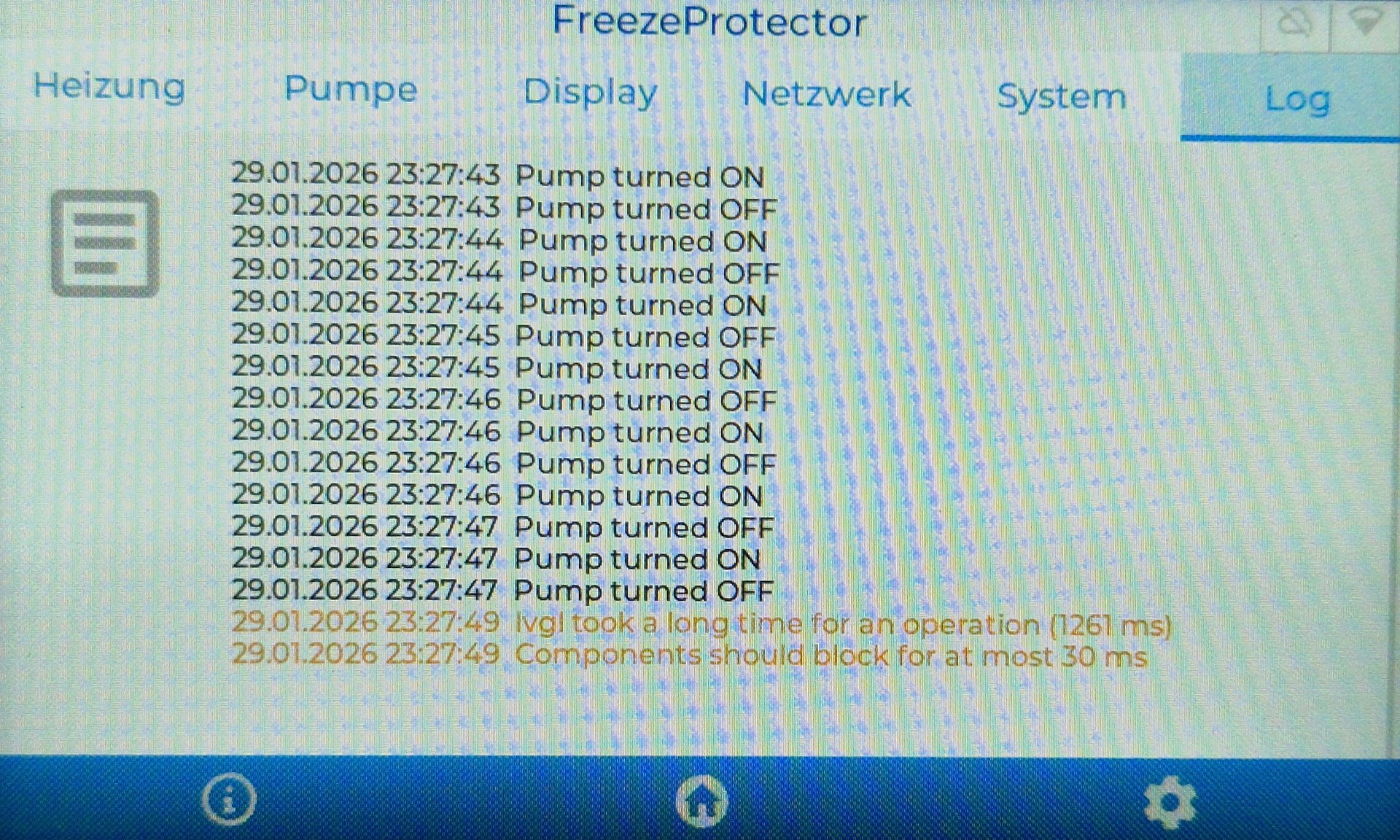

Hier wird das intere Logfile angezeigt. Zur Fehleranalyse oder im Support-Fall können hier unter Umständen hilfreiche Informationen abgelesen werden. Die unterschiedlichen Farben der Meldungen bedeuten:
1
schwarz : normale Meldung
2
orange : Warnung, keine Betriebsbeeinträchtigung zu erwarten
3
rot : Fehler, bitte kontaktieren Sie den Kundensupport mit der entsprechenden Warnmeldung
