Installation

Installation & Anschluss der Steuerung

Der FreezeProtector ist so konzipiert, das der eigentliche Einbau der Steuerung auch durch den Laien vorgenommen werden kann. Lediglich für die Erstinstallation ist ggf. eine Fachkraft für das Elektro- oder Heizungshandwerk erforderlich.

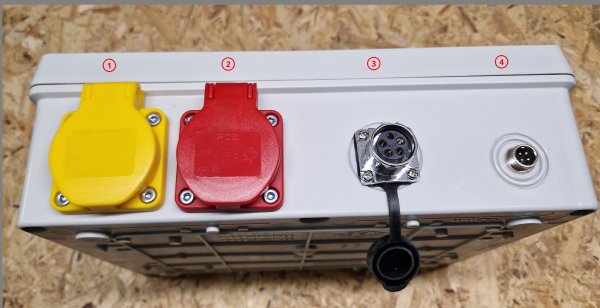

Anschlussübersicht

Anschlussübersicht
Anschlussübersicht

Machen Sie sich mit den Anschlüssen der Steuerung vertraut.

  1. Umwälzpumpe
    • max. 5A Strombelastbarkeit ( Schuko 230V Steckdose)
  2. Alarmmittel
    • max. 5A Strombelastbarkeit ( Schuko 230V Steckdose)
  3. Heizstabanschluss
    • max. 3 * 1kW Heizstab
  4. Sensorbus
  • 230/400V Zuleitung (ohne Abbildung)
    • je nach Version, wahlweise
      • 3 * 1,5mm² 230V Schuko- oder CE-Stecker)
      • 5 * 1,5mm² ( CEE 16A Stecker)

Wandmontage

Wandmontage
Wandmontage

Idealerweise nehmen Sie diesen Montageschritt zu zweit vor.

  1. Übersicht des Montagematerials
  2. Halten Sie die Steuerung an die Position, in der sie befestigt werden soll, nehmen sie gegebenenfalls eine Wasserwaage zur Hilfe.
  3. Zeichnen Sie die oberen und unteren Bohrlöcher an.
  4. Bohren Sie 6mm Löcher für die mitgelieferten Dübel, bei Stein bzw. Betonwänden, und setzen Sie die Dübel ein.
  5. Drehen Sie in jedes Befestigungsloch eine Schraube mit der Hand ein.
  6. Setzen Sie die Steuerung mit der Halterung genau auf die Schraubenköpfe und lassen sie ca 10-15mm ab.
  7. Ziehen Sie mit einem Schraubendreher die Schrauben handfest.

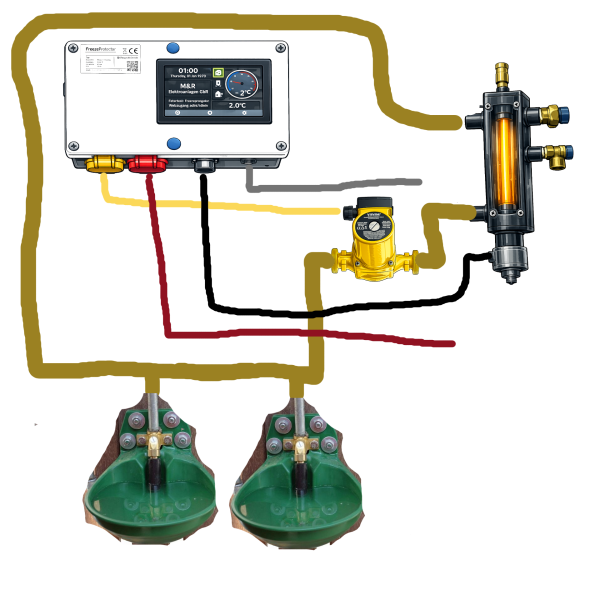

Anschlußplan

Anschlußplan
Anschlußplan

Beachten Sie unbedingt zulässigen maximalen Belastungen der Steckdosen (siehe "Anschlussübersicht)! Defekte durch unsachgemäße Belastung der Steckdosen sind nicht von der Gerätegarantie oder Gewährleistung abgedeckt!

  1. Anschluß der Pumpe an der gelben Steckdose
  2. Anschluß des Alarmmittels an der roten Steckdose
  3. Anschluß des Haizstabes an der 5-poligen Klinkenbuchse, darauf achten, das der Stecker sicher einreastet!
  4. Anschluß der Sensorleitung an der 4-piligen Sensorbuchse, die Verbindung mit der Überwurfmutter handfest sichern!
  5. Zuleitung zur Steuerung mit dem Stromnetz verbinden
